モニターアームを自作する

投稿者: | 2020年4月20日

机を広く使おうとモニターアーム(モニタースタンド)を自作しました。

Amazonなどではモニターアームはよく見るのですが、机に固定させたくない。

スタンドを探すがいまいちという結論の元、自作しました。



<要件>

・70センチの机(無印良品)から利用できる高さ

・角度調整可能

・自立式



<購入したもの>

・GFunフレームN 1000mm  × 2

・GFunフレームN 300mm  × 2

・GFunフレームN 200mm  × 2

 (G-FUNオンラインストアで購入時に切ってもらう)

・GFunマルチコネクタインナー × 6

・GFunインナーキャップ × 6

・GFunコネクタピースNサイド × 2

・テレビ壁掛け金具

 (イーサプライ 13-27インチ 上下可動 耐荷重25kg AESP-LA022)

・取り付け用ステー 14センチ

・ネジ、ボルト少々

・六角レンチ

・ドライバーとかスパナなど

・ゴムハンマー

  (インナーキャップ取り付けに役立つ)

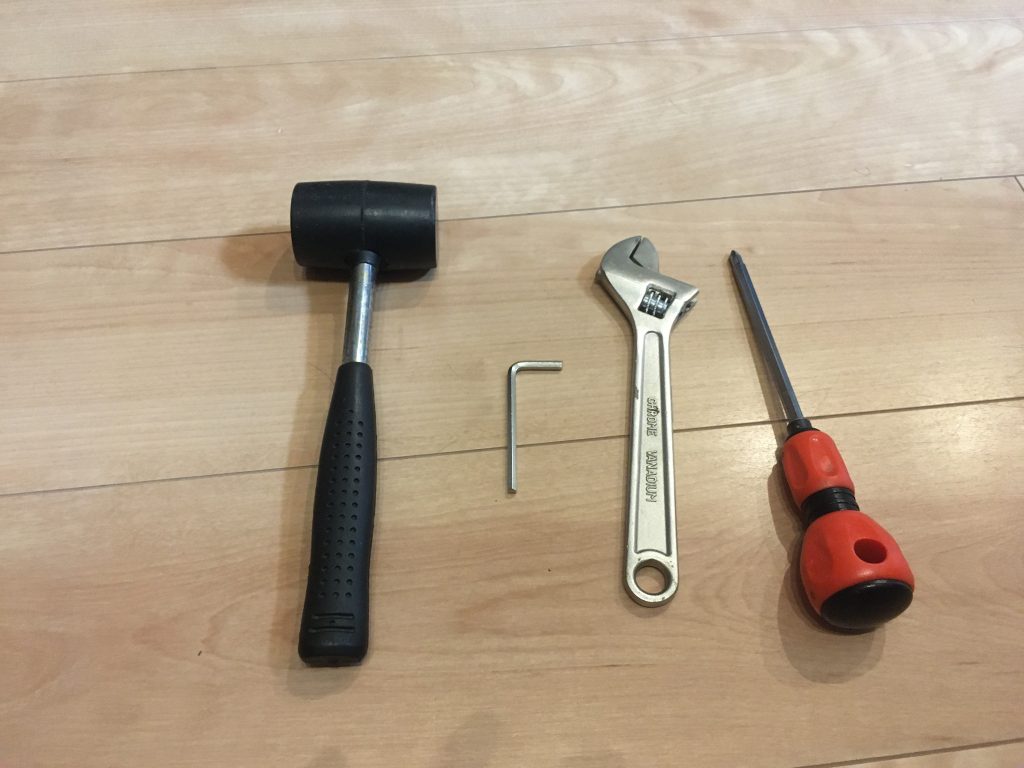

<道具類>

<組み立て>

1.G-FUN フレームを組み立てる

 (ざっくりですみません。差し込んで、六角レンチで閉めるだけ)

2.テレビ取付金具(壁側部品)とステーをボルトで固定する

3.くっつけたステーをフレームに固定する

 (コネクタピースの取り付け穴にボルトで固定)

4.モニターにテレビ取付金具(モニタ側部品)をつける

5.フレームとモニターを取り付け

6.完成!



<完成写真>

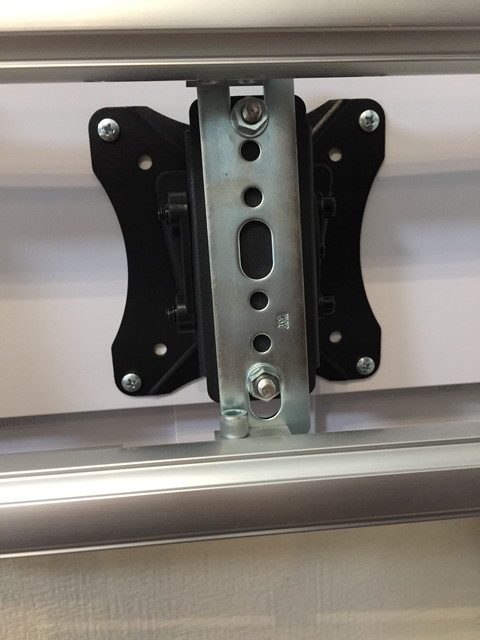

・裏側

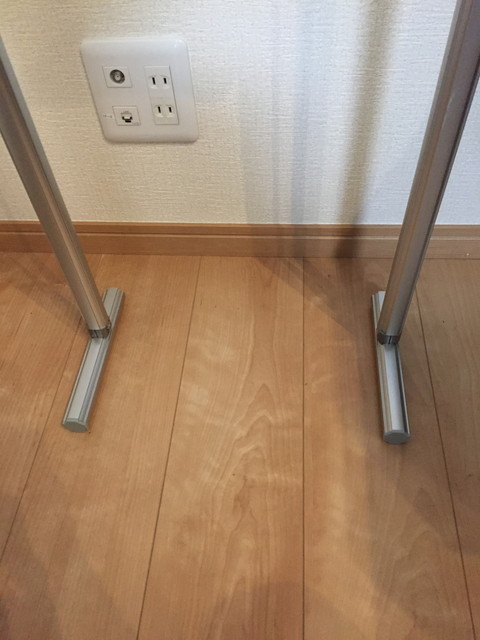

・足元



<パソコン設置後>





これで机が広々使えます。テレビ用壁掛け金具を使用しているので上下稼動、

フレーム固定位置を変えればモニター自体の上下も可能!

コネクタピース を緩めれば簡単に左右に移動可能

(バランスには気をつけて)



うちでは壁にモニタを寄せたかったため、土台のフレームには6.5センチ地点で固定しています。自立しています。万が一の場合でも机があるから大丈夫なはず・・・
